TEMPORALIDAD_Paisaje y Estructuras
Diseño de Estructuras y Espacios desde el paisaje productivo


Obra de Titulo Universidad de Talca
Comedor para Temporeros, Fundo La Rinconada, VI Región, Chile.

ESPACIO DE DESCANSO


Materialidad: Madera / Acero / Homigón / Malla Raschel / Policarbonato/ Tela de PCV (pliegues)

El paisaje cambia constantemente.
Cambia su color, textura, densidad, espesor y tamaño.

En una región en que una de sus principales actividades son los cultivos y plantaciones de viñas, arándanos, kiwis, manzanos, etc, la transformación del paisaje es permanente: cambia de color, textura, densidad, espesor y tamaño; condición natural dada por los cambios de estación y clima, los cuales determinan temporadas de plantación, crecimiento de las especies, podas y cosechas.

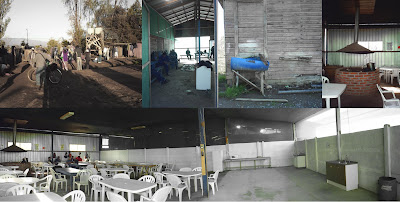

Paralelamente, es importante la participación temporal de grupos humanos para llevar a cabo los procesos productivos de las plantaciones. Surge así necesidad de construir espacios e infraestructura para trabajadores y productos según la temporada productiva.
De estas necesidades y la observación del paisaje productivo surgen conceptos y lineamientos proyectuales que definen la obra arquitectónica. Un ESPACIO DE DESCANSO para temporeros.


OBSERVACIONES Y CONCEPTOS desde el Paisaje Productivo

El eje principal del proyecto es el concepto de TEMPORALIDAD. Abarca paisaje, espacios, situaciones, materialidad y estructuras. Se establece la diferencia entre TEMPORALIDAD de paisaje y TEMPORALIDAD de estructuras.
Temporalidad de Paisaje
La transformación del paisaje productivo es por una condición natural. La plantación es artificial según TRAMAS construidas con medidas, tamaños y alturas específicas.

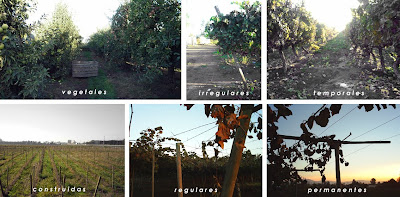

Existen TRAMAS:_Vegetales, irregulares y temporales: cambian su color, espesor, textura, densidad y tamaño. Características por su origen vegetal._Construidas, regulares y permanentes: elementos artificiales (polines, alambres o postes) y son el soporte para las tramas vegetales. Traspasan las temporadas y están presentes todo el año.Ambas son complementarias y según las temporadas de crecimiento, cosecha o poda crean PAISAJE DE ESTRUCTURAS o PAISAJES VEGETALES. Estas tramas definen un orden espacial, tamaño y medidas.



Temporalidad de Estructuras
Estructuras construidas para temporadas específicas (cosecha y producción). La infraestructura para los productos está condicionada por el apilamiento de bins (máximo 6 en altura) y la sombra necesaria para la fruta. Son postes y malla raschel unidos con alambre. El equipamiento y espacios para los trabajadores están regidos por Las Buenas Prácticas Agrícolas determinando parámetros y normas de construcción, sujetos a las temporadas productivas.

Plantaciones y Cultivos_ Características

Dependiendo del cultivo existen condiciones y maneras para plantar en el terreno.
En el caso de los kiwis y viñas por ser plantas trepadoras necesitan estructuras de conducción para su crecimiento a diferencia de los manzanos. Esto define medidas, dimensiones y alturas en cada plantación.

Kiwis
La plantación de la mata es cada 3 a 5 mts. entre plantas y cada 4 a 5 mts entre hileras. (dibujo 1) Se construye una trama con alambres, polines, postes de hormigón, fiero, y “fundaciones T ”. Los polines son los tutores verticales de la mata por lo que sus distancias son las mismas. El alambre crea una trama horizontal para guiar el crecimiento de la planta. En el perímetro los polines son inclinados (por tensión) y son anclados a una fundación “T “ de hormigón por medio de alambre. En los puntos extremos (según la extensión de la plantación) es necesario un poste de hormigón por la fuerte tensión que existe en la trama. La trama construida por las plantas y los elementos artificiales crean un nuevo tejido.
Viñas
Las plantaciones se realizan en hileras. La distancia entre ellas, varía desde los 1.70 mts hasta los 2.50 mt. En la hilera varía desde 1.20 hasta 1.5. según el tipo de sistema.Las hojas comienzan a crecer desde los 0.50 mt desde el nivel del suelo.La trama que se utiliza como sistema de conducción es de polines y alambres. Este sistema es conocido como “sistema de espalderas”. Dos alambres son fijos, B y E, y el resto es móvil. LA distancia entre alambres es 0.30 mt aprox.Las tramas que se construyen determinan directamente la calidad de la uva y como consecuencia, la calidad del vino.
Según el sistema, la distancia entre filas varía.En el sistema de espalderas la distancia entre plantas es de 2.00 mt y entre filas 3.00 mt.En sistemas semi intensivos o de conducción central, la distancia entre plantas es de 3.00m y entre filas 4.00m.
Manzanos
Según el sistema la distancia entre filas y en la misma fila varía. En el sistema de espalderas la distancia entre plantas es de 2.00 mt y entre filas 3.00 mt. En sistemas semi intensivos o de conducción central, la distancia entre plantas es de 3.00m y entre filas 4.00m. Los manzanos son "autoestructuras" a diferencia de los casos anteriores. La poda es importante porque determina el crecimiento del frutal.


LINEAMIENTOS Proyectuales

Desde el paisaje
Del concepto TEMPORALIDAD surgen parámetros que ayudan a determinar el diseño.
Los vínculos, tipo de unión o ensambles que definen una manera de construir la ESTRUCTURA. MOVILIDAD de los elementos permitiendo el montaje y desmontaje de los mismos. Selección de la MATERIALIDAD según su durabilidad, accesibilidad, presupuesto y normas. La FUNCIONALIDAD y uso de lo proyectado.
Desde las observaciones del paisaje (primer punto) surge la idea de diseño POR CAPAS. Se plantea una ESTRUCTURA BASE, a la cual se adhieren CAPAS de materialidad, dependiendo del uso.


Desde la Escala Humana
TRABAJO v/s DESCANSO_
El proyecto es el diseño de un ESPACIO DE DESCANSO para temporeros. Es básico establecer las diferencias entre las condiciones de trabajo y descanso.
La primera diferencia es la ESCALA Y TAMAÑO en que suceden ambas situaciones. La primera ocurre en una gran extensión de terreno con distintas dimensiones: altura de las plantaciones, distancia entre hileras, etc. El descanso (término de jornada) está vinculado a una escala menor, más íntima que se relaciona al "hogar" de cada persona. Otro punto importante es el SOL, LUZ Y CALOR. En horario de trabajo el sol es constante y directo, la temperatura es mayor y desfavorece las condiciones de trabajo.
En los momentos de descanso el sol debe ser percibido como luz, una sensación térmica agradable y la existencia de una sombra permanente El SUELO de su trabajo es irregular y órganico contrastando la superficie uniforme de los espacios de descanso.


Observaciones, conceptos y parámetros se entrelazan definiendo un espacio con las características y particularidades del paisaje en que está inmerso.

PROYECTACION _ IDEA de PROYECTO
Dos conceptos aparecen claros al momento de proyectar, PERMANENTE y TEMPORAL. Lo PERMANENTE es la estructura o ESQUELETO que será la base del proyecto. Configura un espacio a través de la sucesión de unidades que construyen una trama. Es el soporte para la adherencia de cubiertas, mallas o telas.
Elementos secundarios montables, desmontables y renovables son lo TEMPORAL que determina la calidad y características del espacio habitado. Transformables en el tiempo según las nuevas necesidades.
Es crear un ESQUELETO PERMANENTE al que se adhieren distintas capas que son lo TEMPORAL.
Para definir y comenzar el proceso formal se desarrolla un ejercicio de PLIEGUES de papel. Es para materializar los conceptos y observaciones vistas. Reflexionar sobre las posibilidades que tiene el pliegue como forma, estructura, elemento arquitectónico, de trabajo, propiedades y defectos.

Forma

FORMA SIMPLE Y RECONOCIBLE en el paisaje es lo que se plantea como idea principal. Para los trabajadores distinguir su ESPACIO DE DESCANSO, y para observadores crear una IMAGEN de los espacios del paisaje productivo.
Los trabajadores están inmersos en tramas rectangulares y cuadradas (plantaciones), con paños horizontales o verticales (según el tipo de plantaciones) definiendo una espacialidad clara y rotunda.
Diseñar con ELEMENTOS INCLINADOS es la propuesta para diferenciar el lugar de trabajo y descanso.


Estructura
Dos partes construyen el proyecto, lo PERMANENTE y TEMPORAL, definiendo estructuras primarias, secundarias y elementos arquitectónicos que condicionan el espacio.
Crear una estructura simple, fácil y rápida de construir, sin perder la belleza del diseño de los elementos arquitectónicos. Incide el hecho DE CONSTRUIR EL PROYECTO, punto clave en el desarrollo de las estructuras.
Surge la idea de MODULO, repetido en series que configura el tamaño del espacio y refuerza las ideas espaciales planteadas anteriormente.


Espacio (PERCEPCIÓN ESPACIAL)

Una obra de arquitectura es integral. Prima el diseño espacial, las sensaciones y percepciones espaciales. Al momento de diseñar el espacio, se debe considerar la manera de su construcción y los elementos que refuerzan la idea inicial. En este punto nace el concepto de COSTILLA, elemento arquitectónico que construye y abarca el espacio en su totalidad. Es a partir de UN ELEMENTO y su sucesión que definen la estructura primaria del proyecto.
En este punto se trabajan los conceptos espesor, densidad y textura mediante los pliegues. Como influyen en el espacio interior, como se perciben la luz y sombra.
TAMAÑO _ DENSIDAD _ TEXTURA
Un pliegue cambia su tamaño, extensión y densidad. Al extender el pliegue pierde espesor creciendo su extensión; su densidad disminuye y aumenta la superficie que recibe luz directa. Estas transformaciones inciden directamente en la textura que adquiere el pliegue.
LUZ _ PLIEGUES _ TEXTURA
Los pliegues se relacionan directamente con la luz. Si extendemos el pliegue, aumentara la superficie expuesta a la luz por su horizontalidad. Realizando la operación contraria el plano horizontal se transforma a vertical, aumentando el espesor y altura del pliegue diminuyendo la superficie iluminada.

MATERIALIZACION DE LA IDEA
Emplazamiento y Lugar

El proyecto inicial era diseñar las instalaciones para temporeros del Fundo La Rinconada (Tinguiririca, VI Región) Debido a la extensión de las plantaciones y la falta de personas en el sector, es necesario contratar gente de localidades aledañas como Lolol o Santa Cruz. Estos factores determinan la necesidad de construir dormitorios, servicios sanitarios, cocina y comedores, a diferencia de otras plantaciones en que sus trabajadores regresan a sus hogares.
Finalmente, por presupuesto, se construyó el comedor definido como ESPACIO DE DESCANSO.

El área de ubicación del proyecto lo estable el fundo, como parte de un Master Plan General de la Empresa. El emplazamiento de los volúmenes en el lugar está en función de crear espacios utilizables (patios) entre las construcciones existentes y lo propuesto; conectar visual y espacialmente la totalidad del proyecto (lo actual y proyectado), diferenciar y ordenar la circulación peatonal / vehicular y definir áreas de ampliación del proyecto.


Definición, medidas y material

El proyecto se define por factores de diseño, espacialidad, construcción, normas, requisitos del mandante y presupuesto.
Prima la idea de construir un ESQUELETO PERMANENTE soporte para elementos arquitectónicos (CAPAS) superpuestos.
La COSTILLA, elemento del esqueleto, se diseña con un espesor que permite montar CAPAS revestimientos o elementos determinando la temporalidad del espacio y su uso.
El espesor de la costilla varía desde los extremos al centro; menor espesor en el encuentro suelo -estructura por la dimensión del espacio y uso. El material utilizado es la madera, unida por hilo de acero, golillas y tuercas.
Para aumentar la altura de la costilla, se diseña un pilote de hormigón el cual se une a la costilla por medio de una pieza de acero, vínculo entre ambos materiales.
El suelo es hormigón para ser lavable (Normas Buenas Prácticas Agrícolas).
La piel principal del proyecto es generada por los pliegues.
Los pliegues aportan la manera de percibir el espacio, lo transforma continuamente a través de la luz. Genera una sombra dura para el descanso.
Para lograr este pliegue se escoge la TELA DE PVC como material, por la impermeabilidad, rigidez, durabilidad y traspaso de luz.
La tela de pvc se estructura por el doblez, la costura y paso de una piola de nylon. Esto genera el vínculo de la tela con la costilla a través de argollas y cáncamos.
Una segunda capa es utilizada en el proyecto: malla raschel. Este material es utilizado para proteger el interior de insectos, crea una cámara de aire entre la tela de pvc y la malla, disminuyendo notablemente la temperatura en el interior.


Comedor para Temporeros_ ESPACIO DE DESCANSO


Vista Exterior Volumen

Espacio de Descanso
Pliegues_Tela de PVC



Proceso de Construccion








Proceso de Construcción
Malla Raschel + Costaneras
